JTM-D300-GH2 逗号刮刀卷对卷涂布机 带2米烘道卷材覆膜机

产品简介

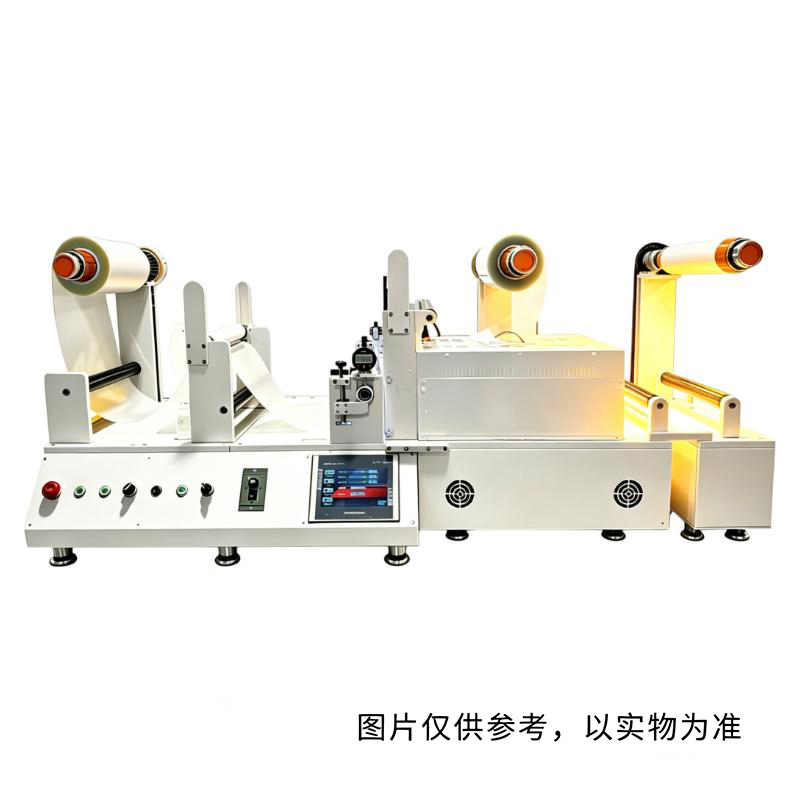

慧诺JTM-D300-GH2逗号刮刀小型连续涂布机是一套集放卷、刮涂、覆膜、烘干、收卷于一体的高精度卷对卷涂布设备。整机采用高精度模组化涂布站设计，模块化装配，全电动控制，无需外置气源，即装即用。

本设备适用于实验室连续涂布打样及小批量生产，可将热熔压敏胶直接涂布于耐热基材，或涂布于离型纸后再转贴至不同面材，也可增加固化模块实现单面涂膜。配备2米长烘道与精密张力控制系统，满足多种材料的涂布固化需求。

产品特点

1. 逗号刮刀涂布，精度高达±0.003mm

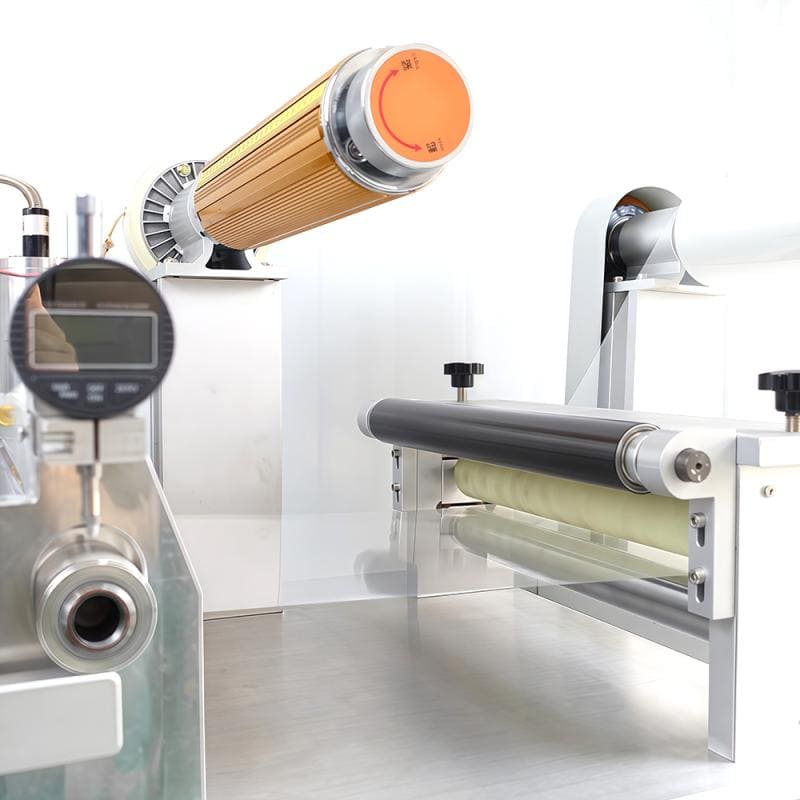

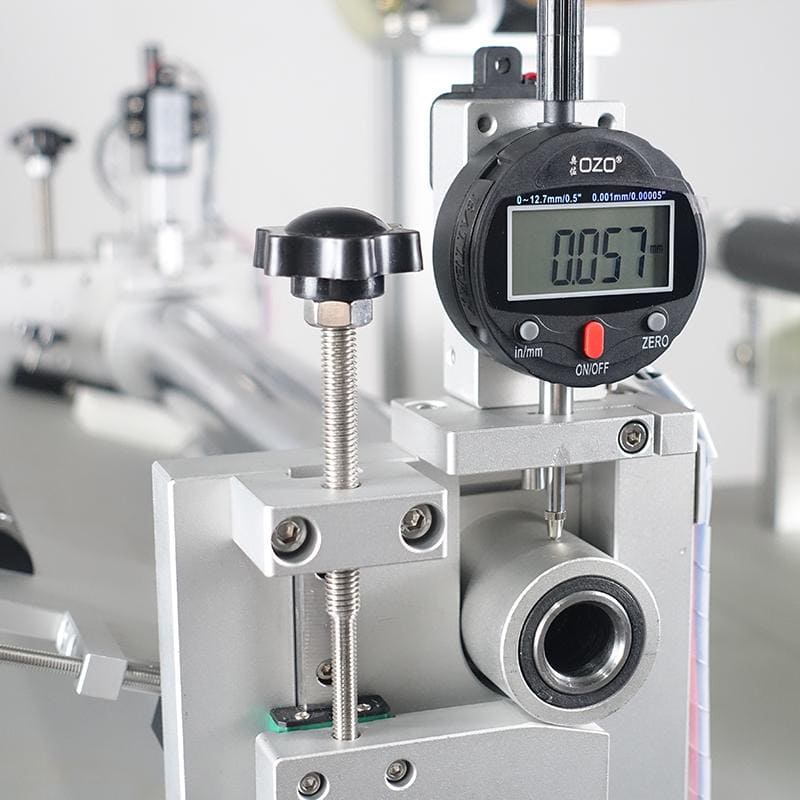

采用逗号刮刀涂布方式，配合百分表分度头精密微调涂布间隙，涂布厚度0.01-2mm可调，涂膜精度达±0.003mm，调节器分辨率0.001mm，满足高精度涂布工艺要求。

2. 全电动控制，无需外接气源
整机模块化装配，全电动驱动，无需外置气源。收卷模块可分离，放料张力通过旋钮电控调节，操作便捷。

3. 2米长烘道，温控可达200℃
烘道长度2000mm，宽度300mm，温度范围室温～200℃可调，满足热熔胶、水性胶、溶剂胶等不同浆料的干燥或热固化需求。

4. 正反转无极变速，速度2-4.5m/min可调
涂布速度无极可调，支持正反转运行，适应不同材料的涂布工艺要求。精密电控放料卷轴可精准调节并持续保持张力。

5. 快拆式胶槽，清洁维护方便
上胶轮与胶槽可从机体快速拆卸分离，便于清除残胶，缩短不同材料切换时的清洁时间，提高实验效率。

6. 结构紧凑，功能完备
整机集成放卷、刮涂、覆膜、烘干、收卷功能，占地约1米×0.6米，重量约120kg，功率仅1050W，适用220V单相电源，适合实验室环境使用。

工艺流程

原料卷材 → 放卷 → 逗号刮刀涂布 → 覆膜 → 2米烘道烘干 → 收卷 → 成品卷材

产品结构配置

一、放卷机构

• 精密电控放料卷轴，张力通过操控面板旋钮精准调节并持续保持

• 卷轴直径：3寸

• 最大收放卷直径：Ф450mm

• 适配基材宽幅：Max.300mm

二、涂布机构（逗号刮刀）

• 涂布方式：逗号刮刀连续式刮涂

• 涂布辊直径：Ф50mm

• 背辊直径：Ф150mm

• 涂布厚度范围：0.01mm~2mm

• 最低上胶厚度：0.01mm（视浆料而定）

• 涂布面密度：≤±1.5%（含基材，不含边缘异常区域）

• 调节器分辨率：0.001mm，数显示值

• 厚度设定后由电动推杆提供下压力，防止缝隙改变

• 有效涂布宽度：≤300mm，通过胶槽内两片PEEK挡板调节

三、加热装置

• 料槽加热，采用发热棒加热方式

• 控温范围：室温～200℃

• 料盒容积：约0.5L

四、烘干系统（2米烘道）

• 烘道区域面积：长2000mm × 宽300mm

• 温度范围：室温～200℃

• 导辊幅宽：300mm

• 满足连续涂布后的快速干燥固化需求

五、收卷机构

• 可分离式收卷模块，可根据需要增加模块

• 收卷端可增加贴合功能实现覆膜工艺

• 自动收卷，支持无限长度涂布

六、控制系统

• 全电动控制，无需外置气源

• 正反转无级变速控制

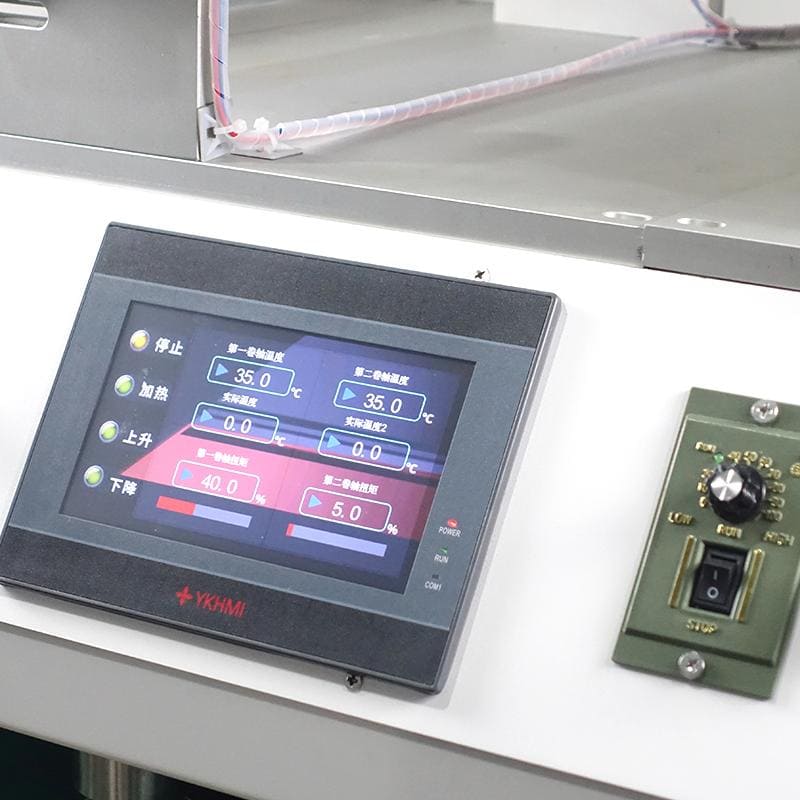

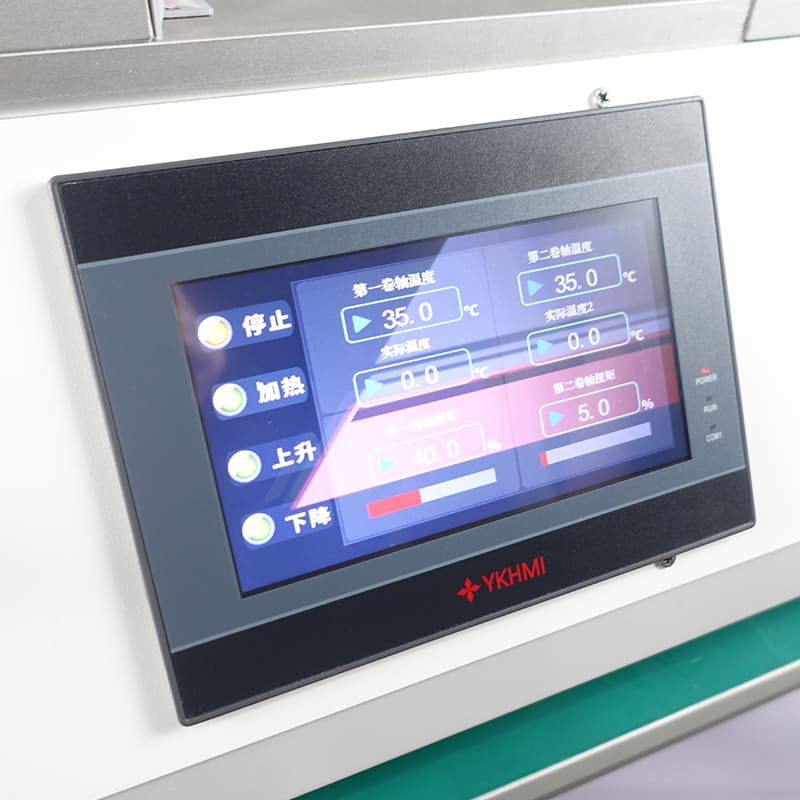

• 张力、速度、温度集中调节
